MessagePosté le: Mar 12 Oct - 00:17 (2010)    Sujet du message: le messerschmitt 109 Répondre en citant

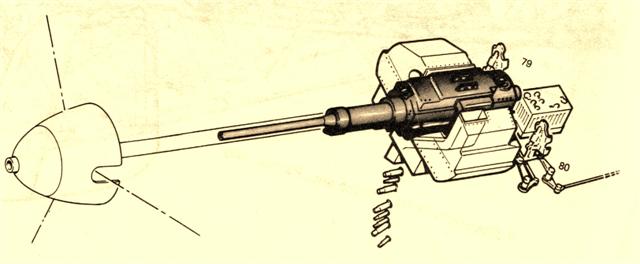

DONC LE CANON MG FF 151 DE 20MM du me 109E4





Revenir en haut
Publicité






MessagePosté le: Mar 12 Oct - 00:17 (2010)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
Admin puma
Administrateur principal
Administrateur principal

Hors ligne

Inscrit le: 20 Juil 2010
Messages: 2 841
Localisation: snake mountain
Point(s): 256
Moyenne de points: 0,09

MessagePosté le: Mar 12 Oct - 00:22 (2010)    Sujet du message: le messerschmitt 109 Répondre en citant

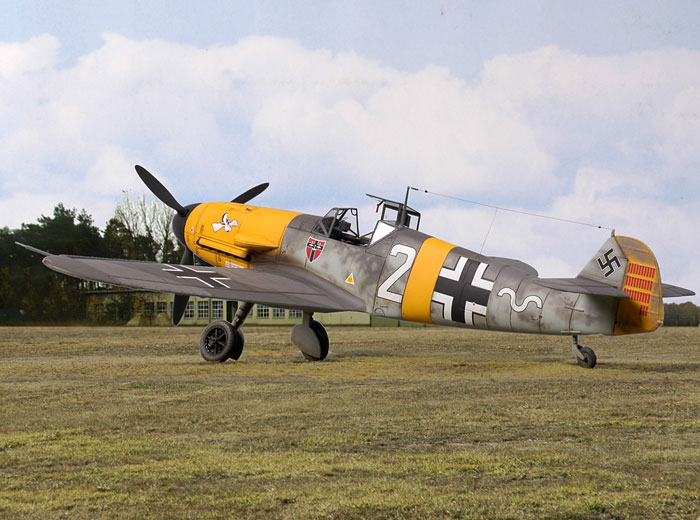

ALLER TIENS UN f2 !


Revenir en haut
Admin puma
Administrateur principal
Administrateur principal

Hors ligne

Inscrit le: 20 Juil 2010
Messages: 2 841
Localisation: snake mountain
Point(s): 256
Moyenne de points: 0,09

MessagePosté le: Mar 12 Oct - 00:28 (2010)    Sujet du message: le messerschmitt 109 Répondre en citant

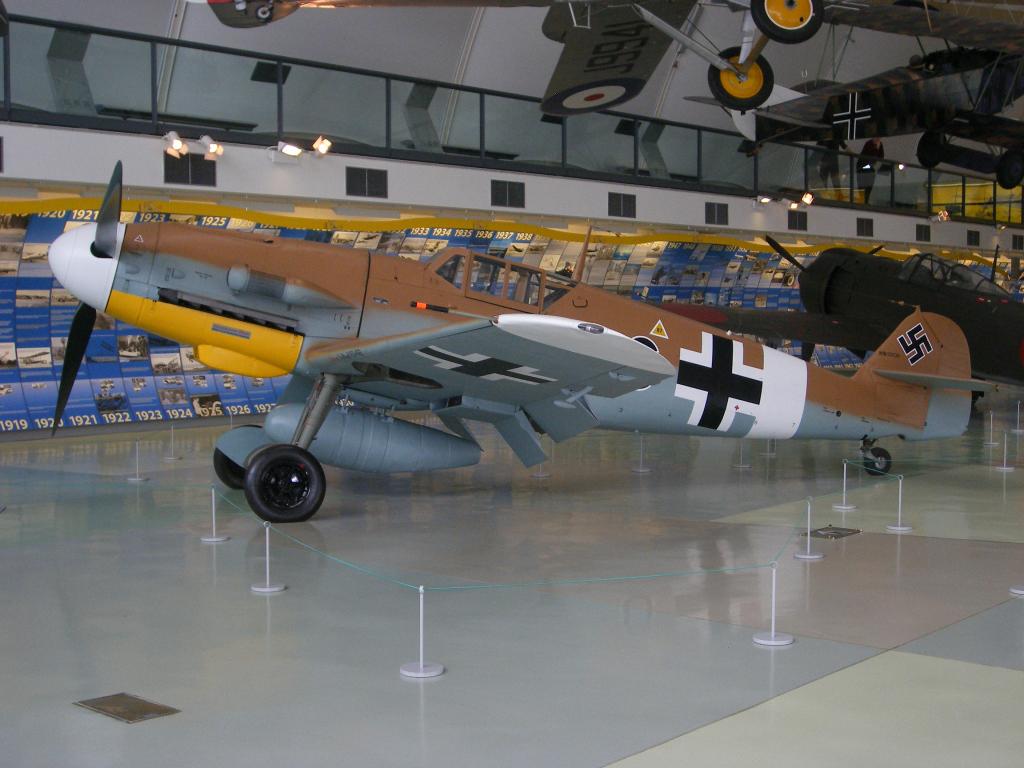

un G2 tropical


Revenir en haut
Admin puma
Administrateur principal
Administrateur principal

Hors ligne

Inscrit le: 20 Juil 2010
Messages: 2 841
Localisation: snake mountain
Point(s): 256
Moyenne de points: 0,09

MessagePosté le: Mar 12 Oct - 01:21 (2010)    Sujet du message: le messerschmitt 109 Répondre en citant

en fait l armement du model E "emil" était interchangeable avec des mitrailleuses de 7,92mm ,des mitrailleuses de 13mm et des canons de 20mm dont un pouvait se monté dans l axe de l elice !
les canons de 30mm n arriveront qu a partir du modéle G


Revenir en haut



Hors ligne

Inscrit le: 09 Sep 2010
Messages: 348
Masculin Poissons (20fev-20mar)
Point(s): -27
Moyenne de points: -0,08

MessagePosté le: Mar 12 Oct - 11:39 (2010)    Sujet du message: le messerschmitt 109 Répondre en citant

Ca c'est du travail d'équipe, une petite question et voilà que tout le monde travail, dessus donne des réponses très interressante et assouvis notre curiosité. Bravo et merci pur ces réponses et ces superbe photo.

Revenir en haut
Admin puma
Administrateur principal
Administrateur principal

Hors ligne

Inscrit le: 20 Juil 2010
Messages: 2 841
Localisation: snake mountain
Point(s): 256
Moyenne de points: 0,09

MessagePosté le: Jeu 14 Oct - 00:39 (2010)    Sujet du message: le messerschmitt 109 Répondre en citant




Revenir en haut



Hors ligne

Inscrit le: 09 Sep 2010
Messages: 348
Masculin Poissons (20fev-20mar)
Point(s): -27
Moyenne de points: -0,08

MessagePosté le: Jeu 14 Oct - 12:50 (2010)    Sujet du message: le messerschmitt 109 Répondre en citant

Superbe photo, elles illustrent bien nos petits articles.

Revenir en haut



Hors ligne

Inscrit le: 09 Sep 2010
Messages: 348
Masculin Poissons (20fev-20mar)
Point(s): -27
Moyenne de points: -0,08

MessagePosté le: Jeu 14 Oct - 18:49 (2010)    Sujet du message: le messerschmitt 109 Répondre en citant

Voilà je commence à retracé l'histoire du Bf 109 dans toutes ses versions.
Le Messerschmitt Bf 109 B (1936-1937)
Modèle Bf 109 B

* Moteur : Jumo 210 D de 670 cv
* Envergure : 9.87 m
* Longueur : 8.55 m
*Armement : 2 MG 17 de 7.92mm
* Vitesse maximale : 465 km/h à 4000 mètres et 410 u niveau de la mer
* Plafond maximal : 9510 m
* Autonomie 450 km
Fabriqué à 341 exemplaires, il fait suite au version qui n’étaient que des versions d’essais. Cette version sera surnommé « Bertha ». Ces avions sont construits en coopération avec les usines Messerschmitt, Fieseler et Erla. Lors de la production du B-1, l’hélice bipale Schwarz en bois est remplacé par une hélice bipale à pas variable. Son armement est jugé insuffisant avec seulement les deux Mg 17de 7.92mm de capot. Après plusieurs essais pour monter une troisième mitrailleuses , voire un canon de 20mm MG FF, installé entre les deux rangs de cylindres et tirant à travers le cône de l’hélice, ils s’avèrent que cette solution pose trop de problèmes (vibrations et échauffement) et du coup les armes montées à travers le moteur restent expérimentales pour l’instant .


Revenir en haut
Admin puma
Administrateur principal
Administrateur principal

Hors ligne

Inscrit le: 20 Juil 2010
Messages: 2 841
Localisation: snake mountain
Point(s): 256
Moyenne de points: 0,09

MessagePosté le: Jeu 14 Oct - 22:01 (2010)    Sujet du message: le messerschmitt 109 Répondre en citant

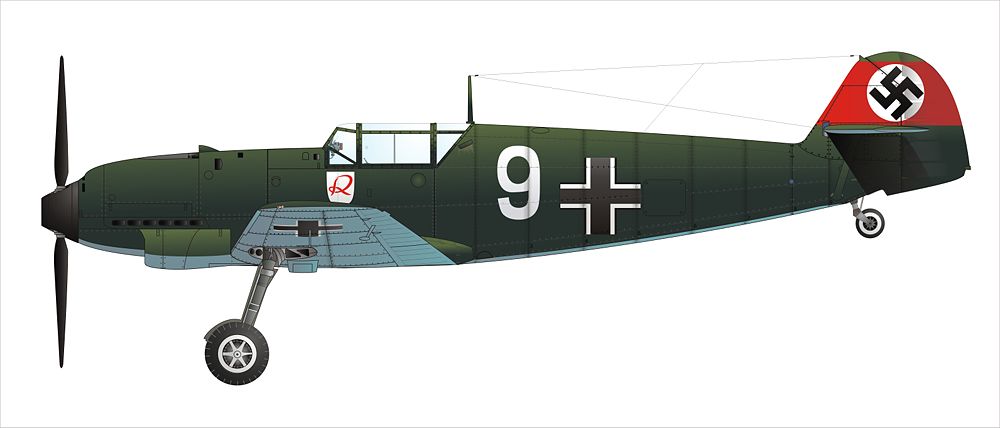

voici le bf109 B



notez sur le second les couleurs pour la guerre d espagne  et la fameuse légion "condor" d ou  les futurs as de la luftwaffe  apprendrons a piloter avec éfficacité leurs machines !


Revenir en haut



Hors ligne

Inscrit le: 09 Sep 2010
Messages: 348
Masculin Poissons (20fev-20mar)
Point(s): -27
Moyenne de points: -0,08

MessagePosté le: Jeu 14 Oct - 22:35 (2010)    Sujet du message: le messerschmitt 109 Répondre en citant

Bien joué, n'oublie pas j'ai encore d'autres versions à préparer pour ce topic.

Revenir en haut
Admin puma
Administrateur principal
Administrateur principal

Hors ligne

Inscrit le: 20 Juil 2010
Messages: 2 841
Localisation: snake mountain
Point(s): 256
Moyenne de points: 0,09

MessagePosté le: Jeu 14 Oct - 22:37 (2010)    Sujet du message: le messerschmitt 109 Répondre en citant

pas de soucis je te suis ! Mr. Green

Revenir en haut



Hors ligne

Inscrit le: 09 Sep 2010
Messages: 348
Masculin Poissons (20fev-20mar)
Point(s): -27
Moyenne de points: -0,08

MessagePosté le: Ven 15 Oct - 12:29 (2010)    Sujet du message: le messerschmitt 109 Répondre en citant

Modèle Bf 109 C
* Moteur : Jumo 210 G ou Ga
* Envergure : 9.87 m
* Longueur : 8.55 m
* Armement : 2 MG 17 de 7.92 mm de capot et 2 dans les ailes
* Vitesse maximale : 470 km/h à 4500 mètres
* Plafond maximale : inconnu
* Autonomie : 660 km

Fabriqué à 58 exemplaires. Il est issue des présérie de Bf 109 C qui était utilisé pour la propagande dans le but d’intimider les pays étranger. Certains détails et caractéristiques furent manipuler pour faire croire au pays étranger de sa supériorité. Par exemple, le Bf 109 V13 (version 13) bat le record de vitesse avec 610,5 km/h en novembre 1937. La Luftwaffe essaye de tromper les experts étrangers sur l’armement. Différentes variantes ,outre leur côté expérimental, sont classés dans ces tentatives de tromperie pour masquer la faiblesse de son armement. Certains modèles peuvent être classé dans cet catégorie :
* le Bf 109 C-2 avec 5 Mg 17 de 7.92 mm dont une tirant à travers le cône de l’hélice
* le Bf 109 C-3 avec 2 canons MG-FF dans les ailes
* le Bf 109 C-4 avec 1 canon MG-FF tirant à travers le cône de l’hélice
Comme on le sait le montages des armes dans le moteur se révélant impossible avant la fin de l’année 1939, il est possible que les versions, décrites ci-dessus, ne soient restés qu’à l’état de projet.


Revenir en haut
Admin puma
Administrateur principal
Administrateur principal

Hors ligne

Inscrit le: 20 Juil 2010
Messages: 2 841
Localisation: snake mountain
Point(s): 256
Moyenne de points: 0,09

MessagePosté le: Jeu 21 Oct - 23:56 (2010)    Sujet du message: le messerschmitt 109 Répondre en citant

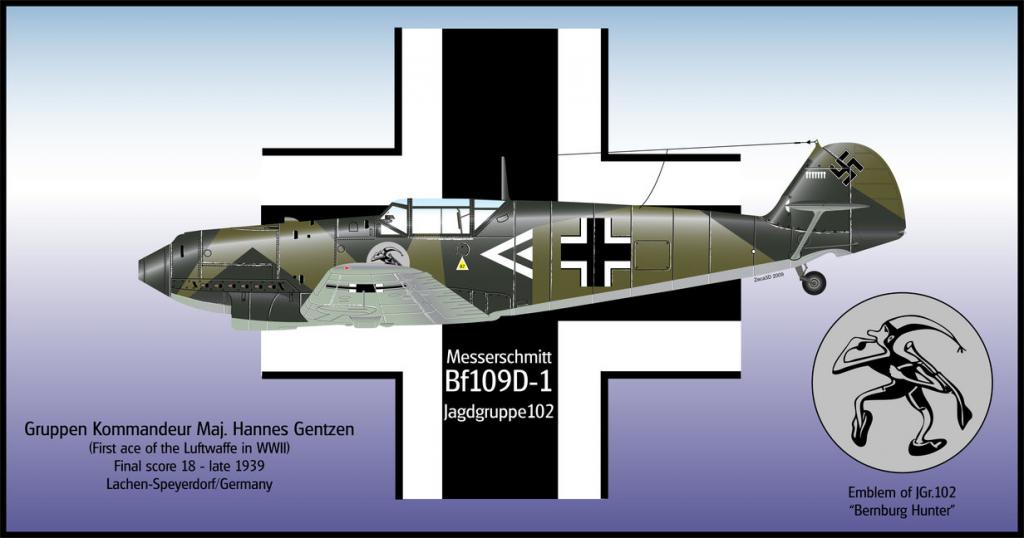

le modéle D /



Revenir en haut
Admin puma
Administrateur principal
Administrateur principal

Hors ligne

Inscrit le: 20 Juil 2010
Messages: 2 841
Localisation: snake mountain
Point(s): 256
Moyenne de points: 0,09

MessagePosté le: Mer 17 Nov - 16:16 (2010)    Sujet du message: le messerschmitt 109 Répondre en citant

donc c est partie pour la version E


Revenir en haut
Admin puma
Administrateur principal
Administrateur principal

Hors ligne

Inscrit le: 20 Juil 2010
Messages: 2 841
Localisation: snake mountain
Point(s): 256
Moyenne de points: 0,09

MessagePosté le: Mer 17 Nov - 16:40 (2010)    Sujet du message: le messerschmitt 109 Répondre en citant

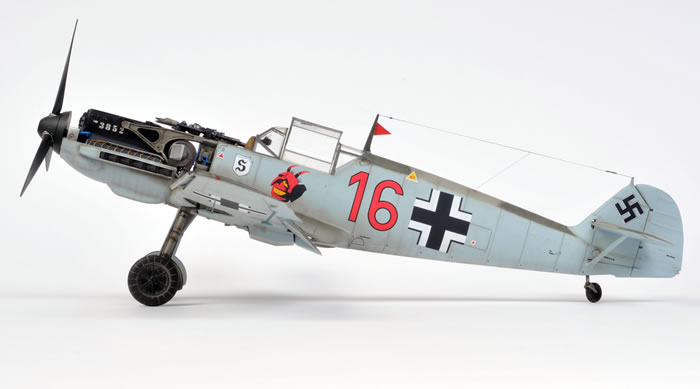

Les version du modele E
la version E 1 : ( deux canons de 20mm et deux mitrailleuses de 7,92mm)
_moteur Daimler -benz db601 A de 1100cv
_performances : vitesse maxi ,560 km/heure a4400 m et sa vitesse ascentionnelle est de 1000m en une minute et 6seconde
_ plafond opérationnel : 10500 m
_ rayon d action :660km
poids a vide :1900kg ,maximum au décollage 2665kg
_dimensions : envergure:9,87m
longueur :8,64 m
hauteur 2,50 m
surface alaire 16,17
le E1 est encore équipé d une vérierre qui serra revue a partir du E 4

NOTE / le petit fanion qui distingue les capitaine d escadrille ci dessous : l apareil de fritz losigkeit du 2/jg26 "schlageter" en mars 40
